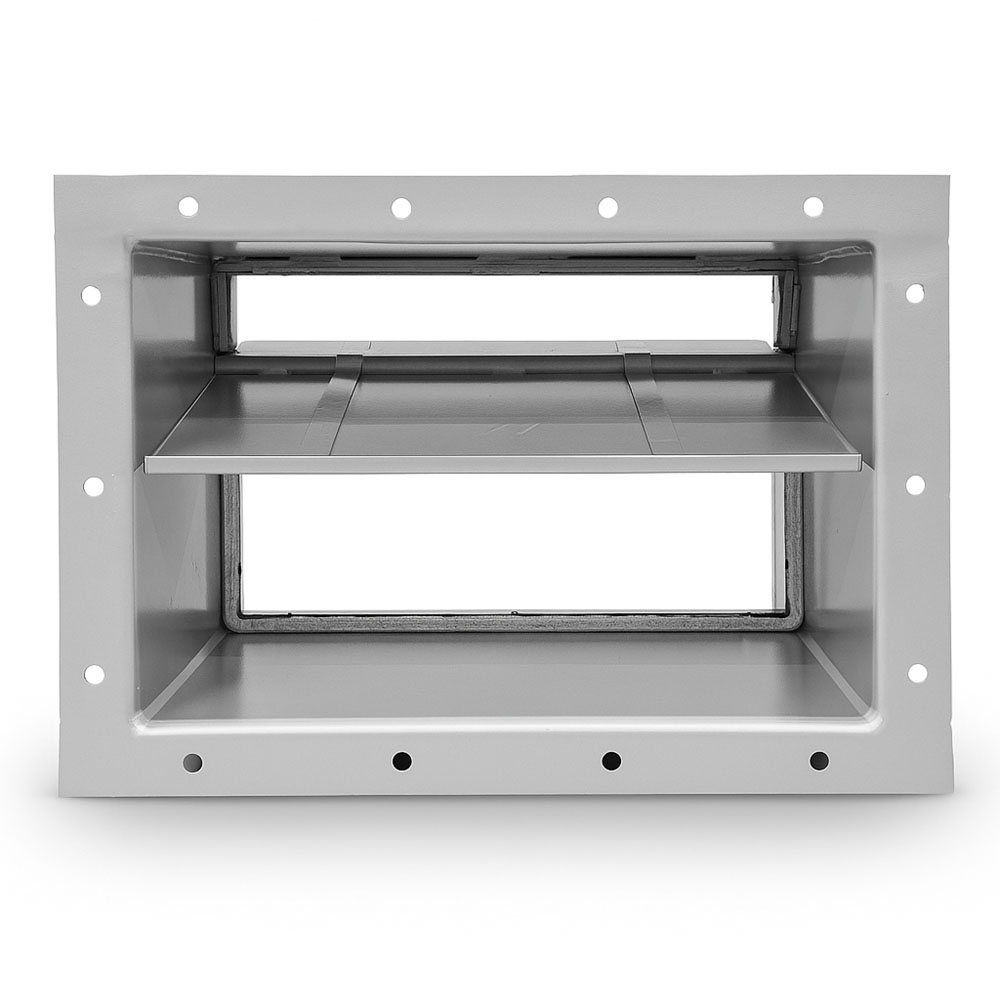

S600 är ett backspjäll för enkelriktat flöde i industriella kanaler. Flödet håller bladet öppet och stängning sker med egenvikt eller justerbar motvikt.
Backspjäll S600 används i industriella kanalsystem där gasflödet ska gå i en riktning. En typisk placering är i anslutning till en fläkt. Spjället arbetar självverkande: trycket i kanalen håller bladet öppet, medan egenvikten eller en justerbar motvikt för tillbaka bladet mot stängt läge när den öppnande kraften avtar.
Funktionen knyter därmed spjällets rörelse till förhållandena i kanalen. S600 kan även användas för tryckutjämning vid tryckstötar. Utförandet väljs efter vilken funktion spjället ska ha i den aktuella installationen.

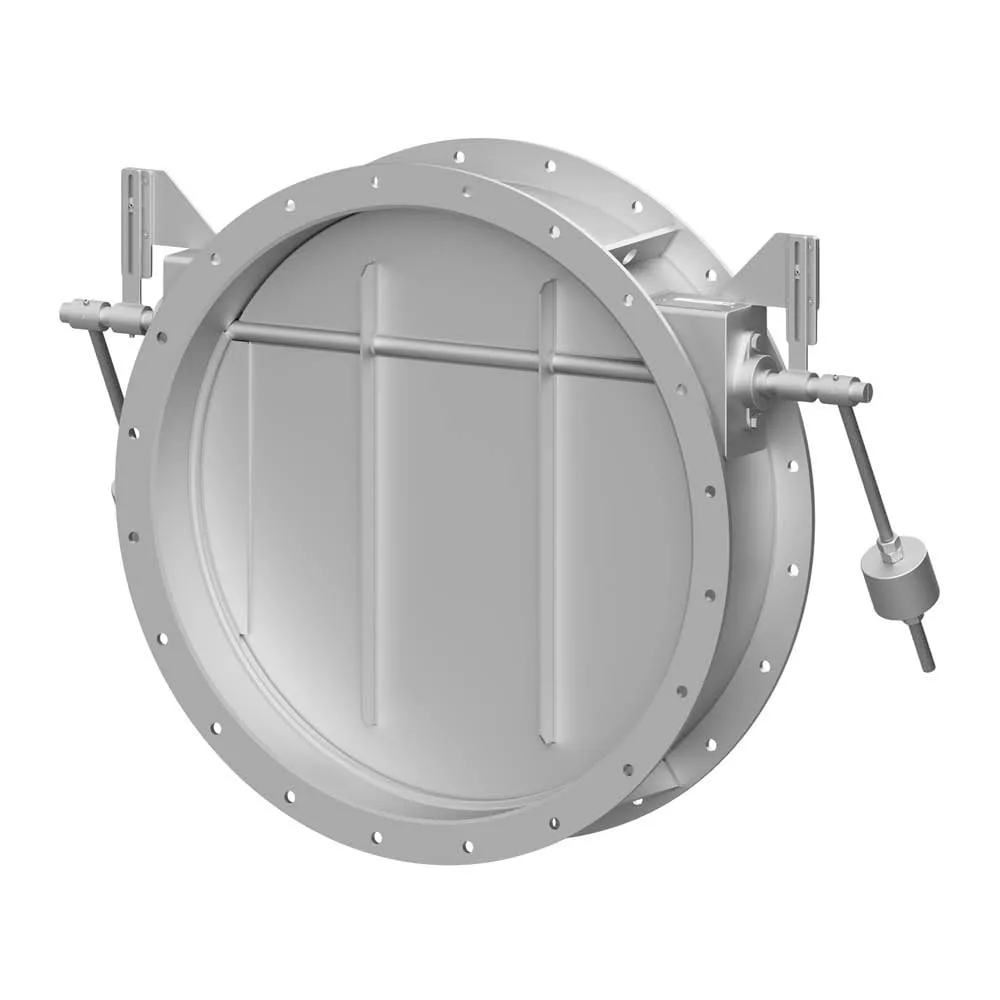

Spjällbladet är svetsat längs hela den genomgående axeln och förstärkt med bladribbor. Denna uppbyggnad ger en sammanhängande konstruktion mellan blad och axel. Inne i kanalen används inga skruvade delar i bladkonstruktionen.
S600 kan byggas med dubbla glidlager eller dubbla kullager. Packboxen utförs i rostfritt material. Lagerutförandet och lösningen med egenvikt eller motvikt är delar av den mekaniska utformning som anpassas till tillämpningen.
Med en justerbar motvikt kan stängningsfunktionen anpassas till driftsfallet. Motvikten verkar tillsammans med bladets mekanik, medan kanaltrycket står för den öppnande kraften. För en installation vid en fläkt behöver därför spjällets funktion bedömas tillsammans med fläktens och kanalens driftförhållanden. Vid val av utförande går vi igenom hur spjället ska öppna och återgå till stängt läge.
Hus, blad och flänsar kan tillverkas i olika material. Materialvalet utgår från temperatur, korrosiv miljö och nötning, och samma material behöver inte användas i alla delar. Det gör det möjligt att anpassa respektive komponent till den belastning den utsätts för.
Bladtätningen kan bland annat utföras som stål mot stål eller med PTFE, glasfiber, silikon eller Viton. Tätningsalternativen väljs för den aktuella gasen och temperaturen; de utgör inte ett gemensamt temperatur- eller täthetsutförande.
Vi tillverkar flänsar efter kundens anslutningsmått eller enligt vald standard. Vid anpassningen samordnas kanalanslutning, material, tätning och stängningsfunktion. Ange därför gasmedium, temperatur och kanalens mått tillsammans med önskad funktion när ni kontaktar oss om S600. Dessa uppgifter ger underlag för att välja ett utförande som passar installationen.
| Temperatur | < 750°C |
|---|---|
| Storlek | DN150 – 1000 |
