Spjäll T-rör används för att leda om gasflöden till exempelvis recirkulation eller filter. Utföranden finns för rena gaser och gaser med hög stofthalt.
Spjäll T-rör används när gaser behöver ledas om i ett industriellt kanalsystem. Det kan handla om att föra gas till recirkulation, till ett eller flera filter eller till en annan del av processen. Lösningen används också för att reglera rökgasvolymer i exempelvis förbränningsugnar, värmeverk och smältverk.
Spjället kan anpassas för rena gaser och gaser med hög stofthalt. Omledningen och flödesregleringen utformas efter processens behov, med hänsyn till gasens temperatur och påverkan på material och tätningar.

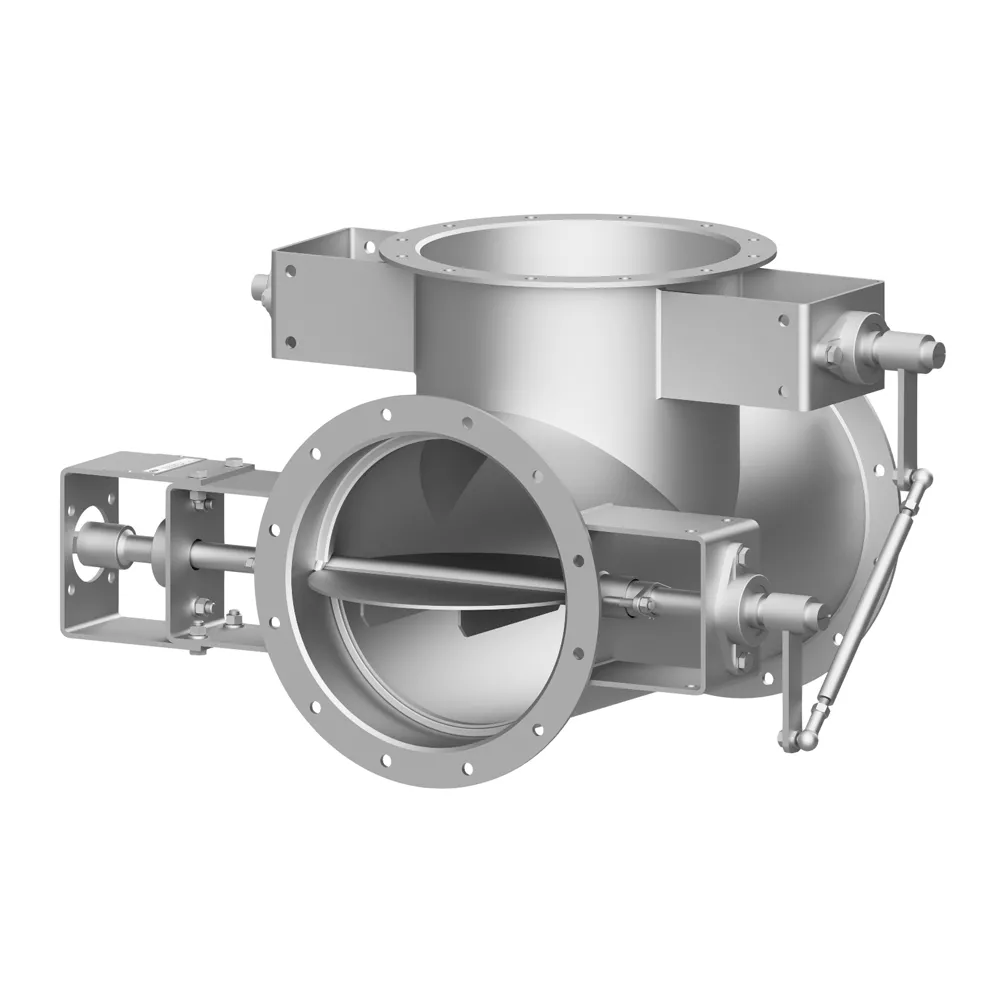

Vanligen kopplas spjällbladen samman med ett länkage och drivs av ett gemensamt ställdon. Då samordnas bladens rörelse mekaniskt. Bladen kan också drivas individuellt när processen kräver separat manövrering.
Valet mellan gemensam och individuell drivning görs utifrån hur gasen ska ledas genom kanalsystemet. Spjället kan även förses med spärrluftsfunktion. Den funktionen behöver ingå i specifikationen när utförandet bestäms.
Bladen svetsas längs hela de genomgående axlarna och förstärks med bladribbor. Konstruktionen har inga skruvade delar inne i kanalen. Packboxen utförs i rostfritt material och länkaget förbinder bladen vid gemensam drivning.
Lagringen kan byggas enligt S200-principen med kullager på båda sidor eller enligt S150-principen med glidlager och ett kullager. De två alternativen ger möjlighet att välja mekanisk uppbyggnad för den aktuella installationen.
Temperatur, korrosion och nötning styr valet av material i hus, blad och flänsar. Delarna kan tillverkas i olika material. Det gör att exempelvis bladets material kan väljas separat från husets när processförhållandena motiverar det.
Bladtätningen kan utföras som stål mot stål eller med PTFE, glasfiber, silikon eller Viton. Tätningen väljs tillsammans med material och driftförhållanden. Ett tätningsalternativ ska därför alltid bedömas för den gas och temperatur som spjället ska arbeta med.
Vi anpassar flänsarna efter kundens mått eller vald standard. Kanalanslutningar och bladens manövrering behöver planeras som en helhet, så att omledningen motsvarar processens önskade funktion.
Vid förfrågan är kanalernas mått, gasmedium, temperatur och önskade flödesvägar viktiga underlag. Ange även om bladen ska styras tillsammans eller var för sig och om spärrluft behövs. Utifrån detta kan vi samordna konstruktion, material och anslutningar för er anläggning.
| Temperatur | < 750°C |
|---|---|
| Storlek | DN250 – 2000 |
